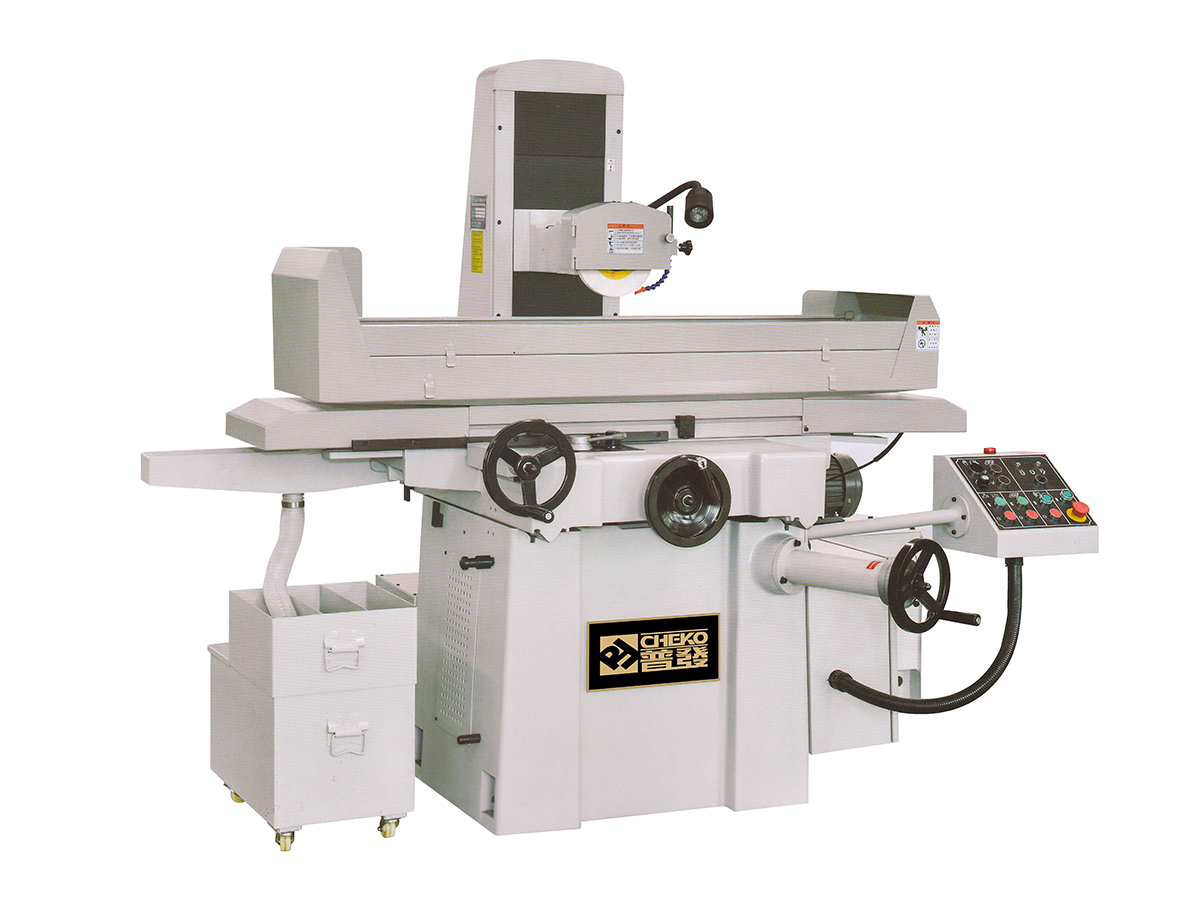

PFG-2550H/AH/AHR精密平面磨床

PFG-2550H/AH/AHR精密平面磨床

機床名稱：PFG-2550系列精密平面磨床

工作臺面尺寸（長×寬）：500mm×250mm

機床型號：PFG-2550H  左右方向（X軸）自動進刀,前後方向（Y軸）和上下方向（Z軸）手動進刀。

          PFG-2550AH  左右方向（X軸）和前後方向（Y軸）自動進刀,上下方向（Z軸）手動進刀。

          PFG-2550AHR 左右方向（X軸）和前後方向（Y軸）自動進刀,上下方向（Z軸）快速升降自動進刀

機床的結構特點

? 床身材質：主機座、滑座、工作臺、立柱和機頭等主要結構部分採用耐磨性、耐熱性均較好，減振性能良好的高級灰鑄鐵HT250，內部合理布筋，增強了剛性，確保長久不變形，並具有極佳的抗彎及抗扭應力，更能確保各結構體的穩定性；

? 主軸：均採用臺灣原裝精密研磨主軸，主軸馬達通過聯軸器及膠墊與主軸採用直接連接驅動方式，主軸錐端偏擺控制在2μm以內；

? 主軸馬達：採用V-3級低振動臺灣原裝馬達，50HZ標準轉速2850R.p.m,使機臺主軸在高速運轉下低噪音、無震感；【可選配變頻器，實現0-3600R.P.M區間無極調速】

? 左右（X軸）和前後（Y軸）方向?qū)к墸簰裼?/span>貼塑硬軌，人工精密刮研，導軌面點子排布均勻細密，減小導軌面之間的阻力，延長導軌工作精度及使用壽命；

? 本機床採用臺灣原裝獨立式油壓系統裝置及油壓缸驅動方式，對工作臺做左右往復運行，並配置油冷裝置對液壓油箱裏面迴圈使用的液壓油保持恒溫狀態，以提高油壓缸內部結構及密封圈的使用壽命；

? 機臺運動時，導軌自動潤滑裝置定時、定量給各軸導軌和滾珠絲桿供油，保證機床在運行過程中各關鍵部件永久保持潤滑狀態，降低磨損。並且機床在日常運行中，如導軌油量低於極限值時，機床會自動報警並停機，提醒客戶儘快添加導軌油，從而避免由於缺油導致導軌磨損或刮傷；

? 本磨床配置半密封防水防塵罩，將磨削加工過程中產生的粉塵及水汽油霧有效控制在磨床工作區域方位內，保證良好的生產車間空氣環境，避免磨削粉塵進入導軌，造成導軌磨損影響機床加工精度。

三、機床技術規格、關鍵部件、隨機附件清單

1、技術規格：

? 工作臺面尺寸（長×寬）：500mm×250mm

? 工作臺行程（手動：左右×前後）: 560mm×275mm

? 主軸中心到工作臺最大距離: 460mm

? 工作臺X軸導軌: 一“V”一平滑動導軌

? 上下手動進給: 每格刻度0.01mm   每轉一圈2mm

? 砂輪尺寸（外徑×寬×內徑）：?205mm×（6-20）mm×?31.75mm

? 主軸轉速（50HZ/60HZ）：2850/3600R.p.m

? 前後手動進給: 每格刻度0.02mm   每轉一圈4mm

? 主軸馬達功率：2HP  1.5KW

? 液壓馬達功率：1HP   0.75KW

? 前後步進馬達功率：40W

? 上下快速升降馬達功率：40W

? 主軸軸向偏擺跳動精度：≦0.002

? 主軸徑向偏擺跳動精度：≦0.002

? 加工精度之五點等高試磨塊試磨精度：≦0.003

? 加工精度之加工工件表面光潔度：Ra0.25

? 機器外形尺寸（長×深×高）：2000mm×1500mm×2000mm

? 機器淨重：1550KG

2、關鍵部件清單：

3、隨機附件清單：
